台式三轴点胶机
 点击看大图
  • /UploadFiles/2022/282/20229199757684088.jpg

台式三轴点胶机

  • 万腾台式三轴自动点胶机,是由X/Y/Z三个轴组成,由运动软件驱动马达实现三轴联动,完成平面各种点涂胶动作,打点、画线、画圆及不规则平面三维图形等。
  • 商 城 价: ¥12,000.00元
  • 市 场 价: ¥15,000.00元
  •
  • 定制咨询: 点这里咨询客服 点这里咨询网站管理员 点击咨询销售客服 咨询客服了解详情
  • 产品型号: S14M
  • 规格尺寸: 1000*800*1200 MM
  • 商品货号: 202203085137126
  • 热 门 度: 已被关注 人次
  • 月度销量:
  • 库存数量:
详情介绍

万腾台式三轴自动点胶机,是由X/Y/Z三个轴组成,由运动软件驱动马达实现三轴联动,完成平面各种点涂胶动作,打点、画线、画圆及不规则平面三维图形等。胶阀点胶机、各类线路板、手机壳、数据线、IC、手提电脑、充电器等都适用。

三轴点胶机

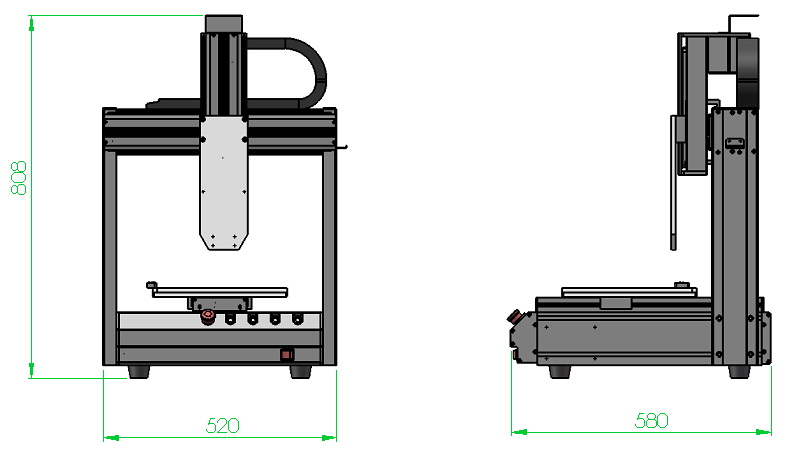

三轴点胶机整机尺寸:

胶阀点胶机

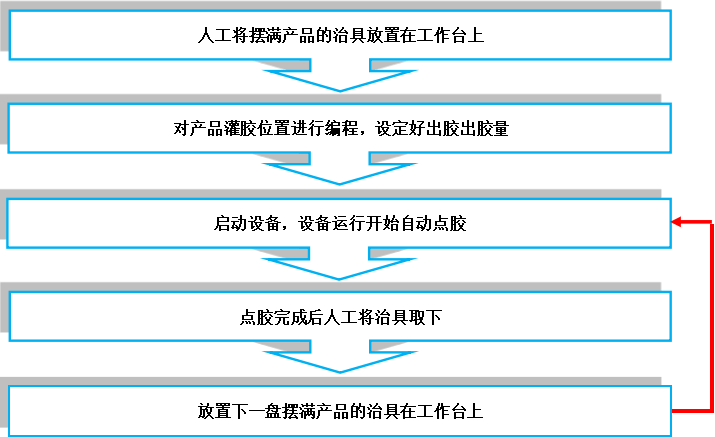

三轴点胶机操作流程:



点胶机操作流程



万腾三轴点胶机整机硬件包括:



铝型材加工件 4升储料桶 精密回吸阀 油水分离器
调压阀 运动控制器 手持编程器 电源供应器
步进马达 光电限位开关 步进马达驱动 直线导轨
同步轮同步带 电磁阀 按钮 产品定位治具



万腾三轴点胶机技术参数:



点胶范围: X300mm x Y300mm x Z100mm 最大速度: 500mm/sec
位置精度: 0.05mm 出胶速度: 0.1g/sec~2g/sec
编程方式: 手持编程器 传动方式: 步进马达+直线导轨+同步带
供胶方式: 根据胶水要求选配 信号对接: 外部胶机三芯接口/通断信号
I / O讯号: 16 In puts/8 Out puts 外部接口: RS232
地轮地脚: 万象轮+支撑脚杯 工作环境: 湿度20-90%温度0-40℃
电源功率: AC220V  50HZ / 0.5KW 工作气源: 0.5Mpa — 0.7Mpa
设备尺寸: L580mm x W520mm x H808mm 设备重量: 约160KG



想了解关于“台式三轴点胶机”的更多功能规格与价格,请立即咨询在线工程师。因为我们是“台式三轴点胶机”的源头工厂,无需中间商,凡是在线咨询的,我们都会给予最大优惠的厂家底价哦~

(产品所属分类标签:三轴点胶机 台式点胶机 硅胶 自动点胶机
